Microphone Cables
当社の1番の売れ筋商品です。世界中の音楽スタジオやコンサートホール等で使われています。
一般のダイナミックマイクやコンデンサーマイク用に加え、真空管マイク（個別設計可）にも対応実績があります。
また、米国のSHURE社やオーストラリアのRODE社との共同開発実績もあります。
NEGLEX type Quad Cables have been developed for the highest quality recording applications where maximum definition of recorded sound is of critical importance. Special proprietary materials & construction methods make those state-of-the-art mic. cables a must for direct to DISC and digital recording. Basic matters of flexibility, microphonics and shielding effect have been designed to meet international professional requirements. A Balanced quad structure is effective for high definition sound transmission as well as in canceling electromagnetic induction caused by nearby equipment such as floodlight projection, and therefore is well adapted to motion picture and TV studios.
ネグレックス・シリーズのマイク・ケーブルは、情報量の保存を最も重視しなければならない音質重視のデジタル録音に於いては、必需品と言えます。柔軟性、マイクロホニックス（タッチノイズ）やシールド効果という基本的な事例は、国際基準を満たす設計になっております。バランス・カッド構造は、サイリスタやモーターが引起こす近接電磁ノイズのキャンセリングに有効であるばかりか、高音質を保つのにも有効です。
Part No.2534
NEGLEC No.2534 has become popular around the world as the standard for high quality digital and analog recording. The cable has also become popular for use with unbalanced equipment, such as high quality pre-amp, amp inputs and tape decks.
NEGLEX No.2534は万能タイプのカッド・マイクケーブルです。
Part No.2893

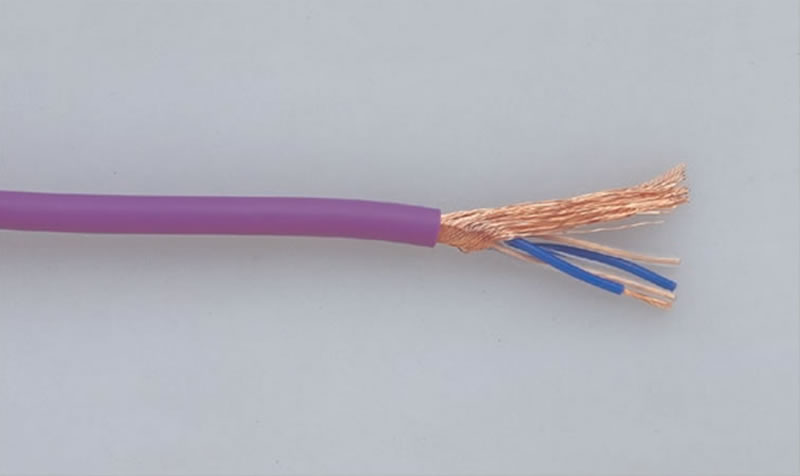

Originally designed for BANTAM patch-cords, this cable has become popular where a small diameter Quad mic cable is required.
Part No.2893は小型フレキシブル・カッド・マイクケーブルで、もともとバンダム・バッチコード用に設計されました。

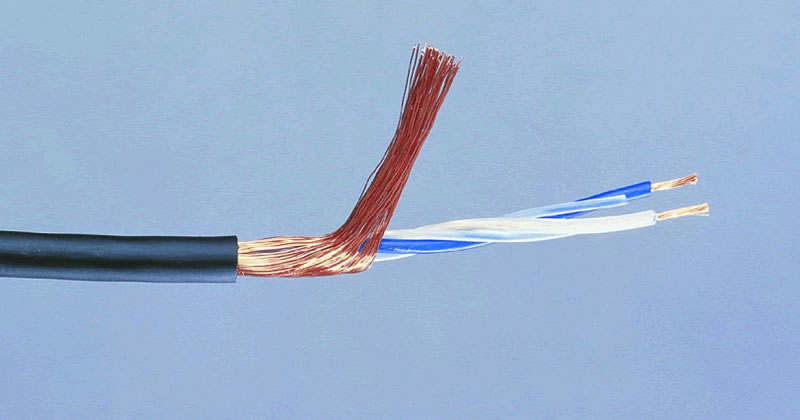

2549 has been designed using our famous Neglex OFC to provide the highest quality of audio reproduction in any recording application. It features #22AWG conductors and lower capacitance than our quad cables. The served shield and twisted pair construction is excellent at preventing noise caused by electromagnetic interference. This cable is recommended when high frequencies are important and where long cable runs are needed, and, it is cheaper and easier to terminate than quad cables.
Part No.2549
2549はNEGLEXカッド・マイク・ケーブルと同じアイデアで開発されたケーブルで、有名なモガミ電線のNEGLEX OFC導体が使われており、高音質のサウンド・レコーディング用に設計されているため、柔軟性と機械的強度はあまり考慮されておりません。この機種の特長とするところは、0.339mm2という太い導体サイズと、カッド構造と比べると静電容量が低くなるというところにあり、しかも導体のツイスト・ペア-構造は、電磁ノイズに対し十分有効に働きます。従って、このケーブルは、高音を重視する場合や、ケーブルを長く引き回す場合に最適です。もちろんカッドに比べ価格も安くなり、加工も容易です。

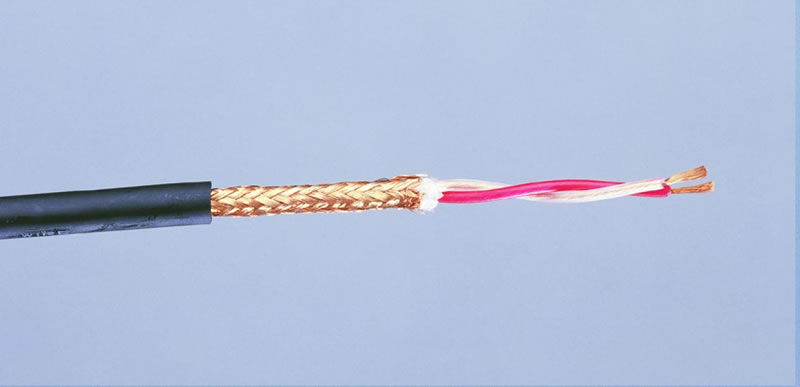

Excellent for rugged remote and on stage use in Sound Reinforcement, TV, Radio broadcasting etc. Its compact size together with a heavy duty binder and filler system and a braided shield make it ideal for all continuous handling applications. Exhibits very low microphonic pick-up and can operate at very cold temperatures down to -20°C (-4°F) without losing its flexibility. 105 strands of 0.05 mm O.D. annealed bare copper (#44AWG) features ultra flexibility with long flex life, maintaining excellent strength characteristics.
Part No.2791
ラジオ、テレビ等の放送機器及びライブ・ステージでの乱雑な扱いに耐える丈夫さに重点をおいて設計されたケ-ブルで、絶えず動かされるマイク・ケーブルとして最適です。0.05Φ裸軟銅線の105本燃り導体と、強度を出し、マイクロホニックス雑音を低減させるフィラ-とバインダ-、及び披覆率95%以上の編組シールドとコンパクトな外径5.5Φのジャケット材は、すばらしい柔軟性と共に耐屈曲疲労特性を向上し、必要十分な機械的強度を保ちます。

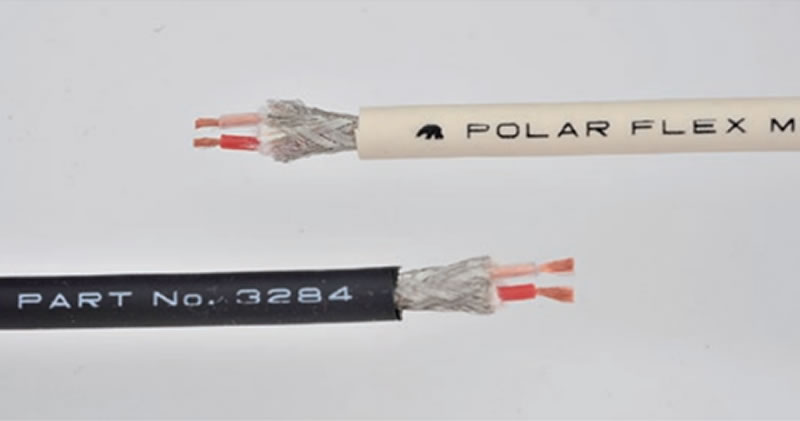

Polar Flex ™ microphone cable is designed to maintain flexibility down to -40°C (-40°F). This is achieved by utilizing a TPE jacket instead of the more common PVC. This extremely rugged, durable cable uses the same unique, high strand-count internal construction as the 2791 Stage/Broadcast cable. Available in black and white.
Part No.3284
マイナス40度までの柔軟性が保証出来るバランス型マイクケーブルとして設計されたもので、内部構造は品番2791と同一ですがジャケット材に低温特性の良いTPEを用いて実現されています。従って品番2791同様に柔軟であるにもかかわらず機械的に極めて丈夫で乱雑な取扱に耐えます。標準色として白と黒の2色が用意されています。
| Configuration 構造 |  |
 |
|
| Part No. 品番 | 2534 | 2893 | |
| No. of Conductor 芯数 | 4 | ||
| Conductor 導体 | Details 構成 | 20/0.12 OFC | 30/0.08 OFC |
| Size(mm2) サイズ | 0.226mm2(#24AWG) | 0.15mm2(#26AWG) | |
| Insulation 絶縁体 | Ov. Dia.(mm) 外径 | 1.6φ(0.063") | 1.0φ(0.039") |
| Material 材質 | XLPE( Cross-Linked Polyethylene ) | ||
| Colors 色 | Blue/Clear(Quad) | Black/Red/Blue/Clear | |
| Served Shield 横巻シ－ルド | Approx. 62/0.18A | Approx. 72/0.12A | |
| Jacket ジャケット | Ov. Dia.(mm) 外径 | 6.0φ(0.236") | 4.8φ(0.189") |
| Material 材質 | Flexible PVC | Flexible PVC | |
| Colors 色 | 10 colors available | 5 colors available | |
| Roll Sizes 標準条長 | 50 m (164Ft) 100m (328Ft) 200m (656Ft) | 50 m (164Ft) 100m (328Ft) 200m (656Ft) | |
| Weight per 200m Roll 重量 | 11 kg | 7.5kg | |
| Part No. 品番 | 2534 | 2893 | ||
| DC Resistance at 20℃ 導体抵抗 | Inner Cond. 中心導体 | 0.083Ω/m(0.025Ω/Ft) | 0.13Ω/m(0.040Ω/Ft) | |
| Shield シ－ルド | 0.012Ω/m(0.0037Ω/Ft) | 0.023Ω/m(0.0070Ω/Ft) | ||

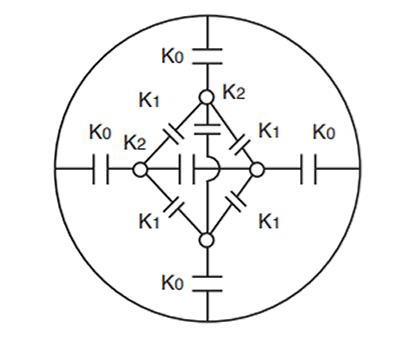

| Capacitance at 1kHz, 20℃ ( Partial C. Value ) See below figure＊(1)静電容量 | K0 | 65pF/m(20 pF/Ft) | 74pF/m(23 pF/Ft) | |
| K1 | 13pF/m(4 pF/Ft) | 11pF/m(3.4 pF/Ft) | ||
| K2 | 4pF/m(1.2 pF/Ft) | 3pF/m(0.9 pF/Ft) | ||
| (部分容量)1kHz,20℃ 下図参照＊(1) | Balanced Quad Connection カッド結線 | Cond.-Cond. | 97pF/m(29.6 pF/Ft) | 131pF/m(40 pF/Ft) |
| Cond.-Shield. | 110pF/m(33.6 pF/Ft) | 178pF/m(54 pF/Ft) | ||
| Inductance between conductorsat 1kHz, 20℃インダクタンス(導体間) | 0.4μH/m (0.12μH/Ft) | 0.5μH/m(0.15μH/Ft) | ||
| Electrostatic Noise ＊(2) ハムノイズ＊(2) | 50 mV Max. | 50 mV Max. | ||
| ＊(2) Electromagnetic Noise 電磁ノイズ＊(2) | 0.15 mV Max. | 0.15 mV Max. | ||
| ＊(2) Microphonics at 50kΩ Load マイクロホニックノイズ＊(2) | 30 mV Max. | 30 mV Max. | ||
| Voltage Breakdown 耐電圧 | Must withstand at DC 500V/15 sec. | |||
| Insulation Resistance 絶縁抵抗 | 105MΩ・m Min. at DC 125 V, 20℃ | |||
| Flex Life＊(2) 耐屈曲特性＊(2) | 11,000 cycles | 26,000 cycles | ||
| Tensile Strength 抗張力 | 686 N | 500 N | ||
| Emigration 移行性 | Non-Emigrant to ABS | |||
| Applicable Temperature 使用温度 | -20℃~ + 70℃ (-4゜F~ + 158゜F) | |||
＊(2) Using standard testing methods of Mogami Wire & Cable Corp.
＊(1) Partial Capacitance モガミ電線(株)社内検査基準の方法による。
| Configuration 構造 |  |
 |
||
| Part No. 品番 | 2549 | 2791 | 3284 | |
| No. of Conductor 芯数 | 2 | |||
| Conductor 導体 | Details 構成 | 30/0.12 OFC | 105/0.05 A | |
| Size(mm2) サイズ | 0.339mm2(#22AWG) | 0.206mm2(＃24AWG) | ||
| Insulation 絶縁体 | Ov. Dia. (mm) 外径 | 1.9φ(0.075") | 1.5φ(0.059") | |
| Material 材質 | XLPE( Cross-Linked Polyethylene ) | |||
| Colors 色 | Blue/Clear | Red/Clear | ||
| Shield シ－ルド | Served 横巻 Approx. 62/0.18A | Braid 編組 24/6/0.10A | Braid 編組 24/6/0.10TA | |
| Jacket ジャケット | Ov. Dia. (mm) 外径 | 6.0φ(0.236") | 5.5φ(0.217") | |
| Material 材質 | Flexible PVC | Flexible TPE | ||
| Colors 色 | Black/Red/Yellow/Green/Blue | Black | Black/White | |
| Roll Sizes 標準条長 | 50 m (164Ft) 100m (328Ft) 200m(656Ft) | 100m (328Ft) | ||
| Weight per 100m Roll 重量 | 4.8 kg | 4.2kg | 3.4kg | |
| Part No. 品番 | 2549 | 2791 | 3284 | ||
| DC Resistance at 20℃ 導体抵抗 | Inner Cond. 中心導体 | 0.058Ω/m(0.018Ω/Ft) | 0.09Ω/m(0.027Ω/Ft) | ||
| Shield シ－ルド | 0.012Ω/m(0.004Ω/Ft) | 0.02Ω/m(0.006Ω/Ft) | |||

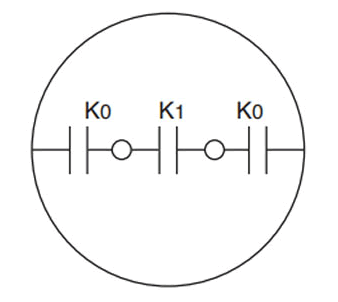

| Capacitance at 1kHz, 20℃( Partial C. Value ) See below figure＊(1) 静電容量（部分容量） 1kHz, 20℃ 下図参照＊(1) |
K0 | 76pF/m(23 pF/Ft) | 86pF/m(26 pF/Ft) | ||
| K1 | 11pF/m(3.4 pF/Ft) | 10pF/m(3.1 pF/Ft) | |||
| Inductance between conductors at 1kHz, 20℃ インダクタンス(導体間) | 0.8μH/m (0.24μH/Ft) | 0.8μH/m (0.24μH/Ft) | |||
| Electrostatic Noise ＊(2) ＊(2) ハムノイズ | 50 mV Max. | 250 mV Max. | |||
| Electromagnetic Noise ＊(2) ＊(2) 電磁ノイズ | 0.15 mV Max. | 0.15 mV Max. | |||
| Microphonics at 50kΩ Load ＊(2) ＊(2) マイクロホニックノイズ | 30 mV Max. | 30 mV Max. | |||
| Voltage Breakdown 耐電圧 | Must withstand at DC 500V/15 sec. | ||||
| Insulation Resistance 絶縁抵抗 | 105MΩ・m Min. at DC 125 V, 20℃ | ||||
| Flex Life ＊(2) ＊(2)耐屈曲特性 | 14,500 cycles | 131,000 cycles | 53,000 cycles | ||
| Tensile Strength 抗張力 | 657 N | 578 N | |||
| Emigration 移行性 | Non-Emigrant to ABS | ||||
| Applicable Temperature 使用温度 | -20℃ ~ + 70℃ (-4 ゜F ~ + 158 ゜F ) | -40℃~ + 60℃ (-40゜F ~ + 140゜F ) | |||
＊(2) Using standard testing methods of Mogami Wire & Cable Corp.
＊(1) Partial Capacitance 部分容量モガミ電線(株)社内検査基準の方法による。
